系統概述：

        JSG12 礦井自然火災束管監測系統有效地對井下自燃火災氣體中的氫氣（H₂）、氧氣（O₂）、氮?dú)猓?/span>N₂）、甲烷（CH₄）、一氧化碳 （CO）、二氧化碳（CO₂）、乙烯（C₂H₄）、乙烷（C₂H₆）、乙炔（C₂H₂）、丙烷（C₃H₈）、丙烯（C₃H₆）、正丁烯（C₄H₈）等氣體組分 進行精確監測分析。具有在井下就近自動采樣、實時分析、液晶顯示和遠程傳輸?shù)墓δ?，?shí)現了對煤礦自燃火災的預警，解決了傳統 火災束管監測系統采樣氣體長距離傳輸帶來的檢測效率低、管路密封不嚴造成的采樣氣體被污染、投入成本高等難題，給煤礦自燃 火災的監測提供新一代解決方案，為煤礦的安全生產保駕護航。

系統特點：

● 儀器設計小巧，采用微型進樣器，專用色譜柱，柱效高，分離 速度快，多通道平行協作檢測，大大縮短分析時間；

● 計算機遠程自動控制，可以 24 小時在線檢測，實現無人值守；

● 工業環網通信：實現分析數據的共享，光纖傳輸，傳輸速度更快、更穩定，便于領導和調度人員對井下氣體的變化情況進行直 接監測；

● 滿足相關政策要求，實現色譜儀井下應用：實現了本質安全型氣相色譜儀的井下應用，解決了氣相色譜儀井下應用的安全問題；

● 高靈敏度：采用國際上最新的無加熱微型熱導檢測器，比傳統熱導檢測器的靈敏度高 10 倍以上，并且無需加熱，安全系數高，尤其適用于煤礦井下環境各組份氣體的分析；

● 高可靠性：采用數字化氣路壓力控制，自動控制系統的氣體壓力，簡化操作，從而提升在同一儀器或不同儀器的重復性和可靠性；

● 先進的柱前預處理系統，有效清除水分和其他污染氣體，保證檢測樣氣的純正；

● 模塊化設計：色譜儀內部采用模塊化設計方案，維護方便；

● 具有氣體含量超限自動報警功能；

● 與采樣分析狀態一目了然； 操作簡便：儀器軟件為全中文界面，采用組態方式，儀器狀態；

● 自動設置參數，每一次進入系統均按上一次修改的最新參數設置；

● 可建立氣樣數據庫，通過系統自動求出或輸入的組份表，可按用戶要求形成文件；

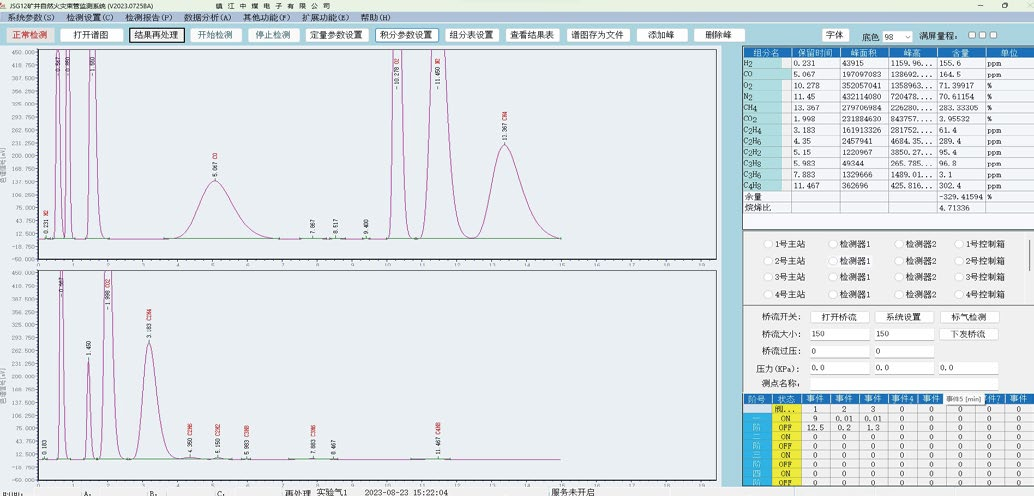

● 獨特的數據庫分析功能。自動將分析數據存入數據庫，并可用數據庫分析某一采樣點的氣體含量在一段時間內的變化趨勢，可用圖形方式表現，非常直觀；

● 分析完成后，可根據要求自動將結果輸出到打印機； 自動輸出每路氣體的分析結果。在計算機控制下，每一路數據；

● 方便靈活，可隨著工作面推進隨時移動?？s短抽氣距離，使數據更準確；

● 系統軟件的功能完善，建立起礦井自然火災預警預報全方位 立體化監控體系，實現井下內外因火災的發火趨勢分析、智能預 警預報，實現煤礦關鍵地點、重點部位重大安全風險的實時識 別、監測和精準研判等； ● 為了保證系統可靠運行，系統接入云平臺。

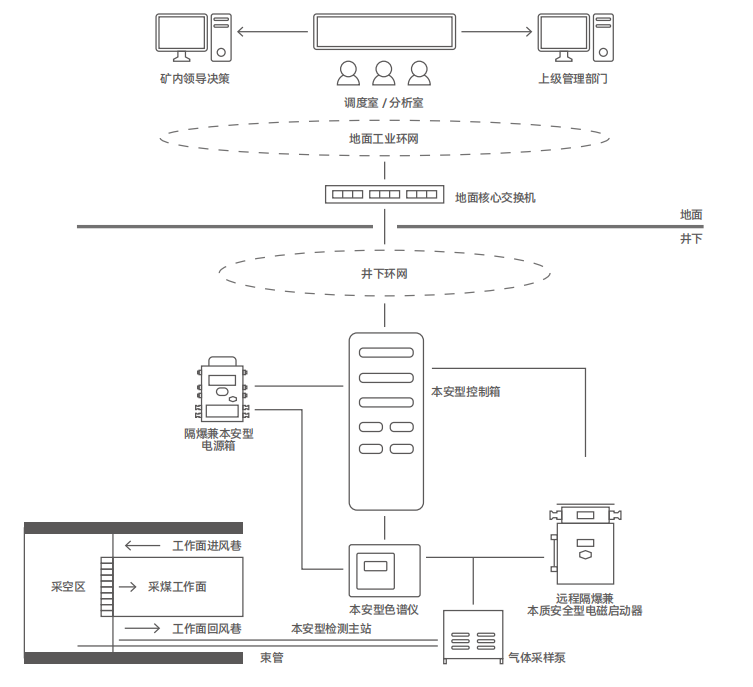

系統組成：

系統地面設備包括：監測主機、打印機、信號接口，地面環網交換機。

系統井下設備包括：礦用環網交換機、礦用本安型控制箱、礦用真空電磁啟動器、氣體采樣泵、礦用本安型自然火災束管監測系統 主站、載氣、礦用隔爆兼本安直流電源、煤礦用聚乙烯束管、煤礦用光纜、束管分路箱、粉塵過濾器等。

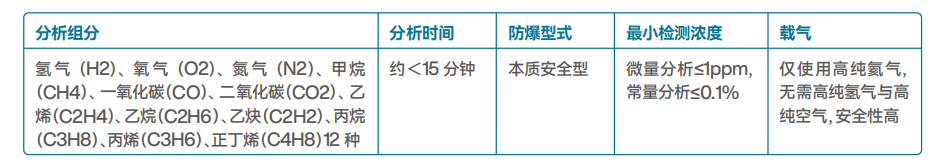

系統技術參數：

● 采用 RJ45 通信方式，可接入礦井環網中色譜儀的維護由計 算機自動控制，無需手工拆卸色譜柱系統可快速自動循環分析， 分析周期可根據分析需求手動設置系統井下氣體采樣泵具有地 面遠程啟、停控制功能 ● 系統井下氣體采樣泵可實現 5000 米以上束管的高效率抽 氣的效果

● 系統具備數據保存、報警并以報表、曲線、爆炸三角形等形式 查詢功能

● 儀器由微機自動控制，24 小時連續監測或人工設定，可實現 1 ～ 8 點不間斷循環采樣

● 氣體取樣控制部件：內置設定程序，自動控制，巡回取樣，逐 點分析

● 組分濃度按照分析序列自動生成 EXCEL 表格，方便歷史數 據的查詢

安標編號：MFE231079
